Name: DIN 2080 frézovací trn typu Whistle Notch DIN 1835-E - SK50
SKU: 5910313X
Availability: InStock

DIN 2080 frézovací trn typu Whistle Notch DIN 1835-E – SK50

€80,00

Maximálna obvodová hádzavosť vo vzdialenosti 3d upínacie stopke je 0,01 mm.

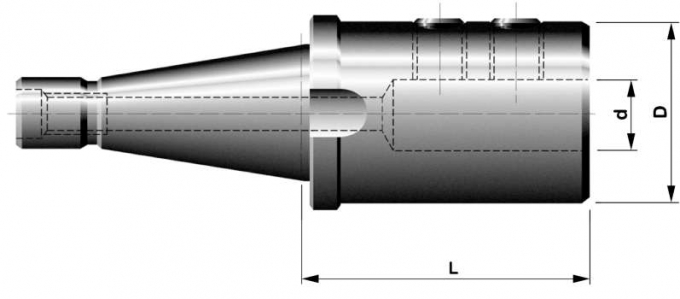

Rozmer	d H4 [mm]	D [mm]	L [mm]
SK40 x 6 – 50	6	25	50
SK40 x 8 – 50	8	28	50
SK40 x 10 – 50	10	35	50
SK40 x 12 – 50	12	42	50
SK40 x 14 – 50	14	44	50
SK40 x 16 – 63	16	48	63
SK40 x 18 – 63	18	50	63
SK40 x 20 – 63	20	52	63
SK40 x 25 – 80	25	65	80
SK40 x 32 – 80	32	72	80
SK50 x 6 – 63	6	25	63
SK50 x 8 – 63	8	28	63
SK50 x 10 – 63	10	35	63
SK50 x 12 – 63	12	42	63
SK50 x 14 – 63	14	44	63
SK50 x 16 – 63	16	48	63
SK50 x 18 – 63	18	50	63
SK50 x 20 – 63	20	52	63
SK50 x 25 – 80	25	65	80
SK50 x 32 – 80	32	72	80

Rozmer	d H4 [mm]	D [mm]	L [mm]	Skrutka
SK40 x 6 – 50	6	25	50	M6
SK40 x 8 – 50	8	28	50	M8
SK40 x 10 – 50	10	35	50	M10
SK40 x 12 – 50	12	42	50	M12
SK40 x 14 – 50	14	44	50	M12
SK40 x 16 – 63	16	48	63	M14
SK40 x 18 – 63	18	50	63	M14
SK40 x 20 – 63	20	52	63	M16
SK40 x 25 – 80	25	65	80	M18x2
SK40 x 32 – 80	32	72	80	M20x2
SK50 x 6 – 63	6	25	63	M6
SK50 x 8 – 63	8	28	63	M8
SK50 x 10 – 63	10	35	63	M10
SK50 x 12 – 63	12	42	63	M12
SK50 x 14 – 63	14	44	63	M12
SK50 x 16 – 63	16	48	63	M14
SK50 x 18 – 63	18	50	63	M14
SK50 x 20 – 63	20	52	63	M16
SK50 x 25 – 80	25	65	80	M18x2
SK50 x 32 – 80	32	72	80	M20x2

Stopka nástrojov DIN 2080 / ČSN 22 0430

K	a±0,2	bH12	d₁	d₂	d₄	d₇	k
30	1,6	16,1	31,75	17,4	M12	50	8
40	1,6	16,1	44,45	25,3	M16	63	10
40	3,2	25,7	69,85	39,6	M24	97,5	12

K	I₁	I₂	I₃	I₄	I₅min	I₇max
30	68,4	48,4	3	24	33,5	16,2
40	93,4	65,4	5	32	42,5	22,5
40	126,8	101,8	8	47	61,5	35,3

Materiál: kalená oceľ

Vyhotovenie: kalené na HR_C 58±2, na hĺbku min. 0,5 mm

Presnosť kužeľovej stopky: AT3 podľa DIN 2080

Hmotnosť	-
Variant	18-63, 20-63, 8-63

DIN 2080 frézovací trn typu Whistle Notch DIN 1835-E – SK50
