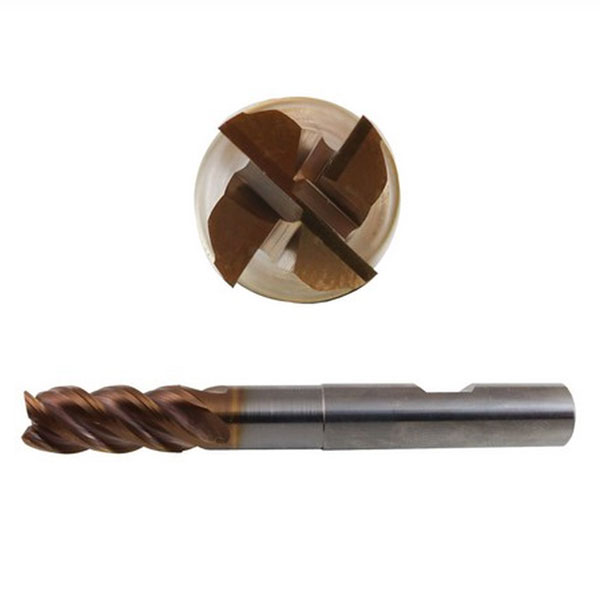

Tvrdokovová stopková fréza 4 britá predĺžená na nerez.
Typ: N
Povlak: AlTiN
Špirála: 45°
Stopka: DIN6535-HB
Použitie: na nerez.
TK stopková fréza čelná 4 britá predĺžená na nerez – AlTiN – 6-20 mm
€29,00 – €230,00
Popis
Tvrdokovové frézy 4-britové, s britom cez stred. Na hrubovanie a obrábanie načisto materiálov do pevnosti 1400 N/mm², z austenitickej, žiaruvzdornej a nerezovej ocele. Používajú sa tiež na obrábanie legovaných zušľachtených rýchlorezných a nástrojových ocelí. Teplota britu nástroja s týmto povlakom môže dosahovať až 1100 °C.
| d1 (mm) | d2 (mm) | l1 (mm) | l2 (mm) | Z | Stopka |
|---|---|---|---|---|---|
| 6 | 6 | 61 | 13 | 4 | HB |
| 8 | 8 | 70 | 19 | 4 | HB |
| 10 | 10 | 82 | 22 | 4 | HB |
| 12 | 12 | 95 | 26 | 4 | HB |
| 16 | 16 | 112 | 32 | 4 | HB |
| 20 | 20 | 130 | 38 | 4 | HB |
Obrábanie načisto
| Obrábaný materiál | Pevnosť v ťahu |  |
v (m/min) |
Ø D (mm) | ||||
|---|---|---|---|---|---|---|---|---|
| 2-3 | 4-6 | 7-10 | 11-15 | 16-25 | ||||
| Posuv (mm/zub) | ||||||||
| Konštrukčná a zušľachtilá oveľ | < 500 N/mm² | E | 100-160 | 0.02 | 0.03 | 0.04 | 0.06 | 0.07 |
| 500-700 N/mm² | 80-130 | 0.01 | 0.02 | 0.03 | 0.05 | 0.06 | ||
| 700-1000 N/mm² | 90-110 | 0.01 | 0.02 | 0.03 | 0.04 | 0.05 | ||
| 1000-1400 N/mm² | 60-90 | 0.01 | 0.02 | 0.03 | 0.03 | 0.03 | ||
| Nástrojárska oceľ | < 1400 N/mm² | E | 80-100 | 0.01 | 0.02 | 0.03 | 0.04 | 0.05 |
| > 1400 N/mm² | 50-80 | 0.01 | 0.02 | 0.03 | 0.04 | 0.05 | ||
| Nerez | < 850 N/mm² | E | 30-70 | 0.02 | 0.02 | 0.03 | 0.03 | 0.04 |
| 850-1000 N/mm² | 40-80 | 0.02 | 0.02 | 0.03 | 0.04 | 0.05 | ||
| Sivá liatina (s lupienkovým grafitom) | < 180 HB | E | 80-100 | 0.02 | 0.03 | 0.04 | 0.06 | 0.08 |
| Temperovaná liatina | < 180 HB | E | 70-100 | 0.02 | 0.03 | 0.04 | 0.05 | 0.06 |
| Sivá liatina (s guľôčkovým grafitom) | < 260 HB | E | 70-140 | 0.01 | 0.02 | 0.03 | 0.04 | 0.05 |
| AL/AL zliatiny (< 12% SI) | < 600 N/mm² | E | 300-600 | 0.02 | 0.04 | 0.06 | 0.08 | 0.1 |
| AL/AL zliatiny (> 12% SI) | < 600 N/mm² | E | 140-450 | 0.01 | 0.02 | 0.03 | 0.05 | 0.07 |
| Meď, bronz, mosadz | < 850 N/mm² | E | 150-250 | 0.02 | 0.03 | 0.04 | 0.06 | 0.08 |
| Nekovové materiály | – | E | 90-200 | 0.02 | 0.04 | 0.06 | 0.08 | 1 |
Hrubovanie
| Obrábaný materiál | Pevnosť v ťahu | |
v (m/min) |
Ø D (mm) | ||||
|---|---|---|---|---|---|---|---|---|
| 2-3 | 4-6 | 7-10 | 11-15 | 16-25 | ||||
| Posuv (mm/zub) | ||||||||
| Konštrukčná a zušľachtilá oveľ | < 500 N/mm² | E | 100-160 | 0.02 | 0.03 | 0.04 | 0.06 | 0.07 |
| 500-700 N/mm² | 80-130 | 0.01 | 0.02 | 0.03 | 0.05 | 0.06 | ||
| 700-1000 N/mm² | 90-110 | 0.01 | 0.02 | 0.03 | 0.04 | 0.05 | ||
| 1000-1400 N/mm² | 60-90 | 0.01 | 0.02 | 0.03 | 0.03 | 0.03 | ||
| Nástrojárska oceľ | < 1400 N/mm² | E | 80-100 | 0.01 | 0.02 | 0.03 | 0.04 | 0.05 |
| > 1400 N/mm² | 50-80 | 0.01 | 0.02 | 0.03 | 0.04 | 0.05 | ||
| Nerez | < 850 N/mm² | E | 30-70 | 0.02 | 0.02 | 0.03 | 0.03 | 0.04 |
| 850-1000 N/mm² | 40-80 | 0.02 | 0.02 | 0.03 | 0.04 | 0.05 | ||
| Sivá liatina (s lupienkovým grafitom) | < 180 HB | E | 80-100 | 0.02 | 0.03 | 0.04 | 0.06 | 0.08 |
| Temperovaná liatina | < 180 HB | E | 70-100 | 0.02 | 0.03 | 0.04 | 0.05 | 0.06 |
| Sivá liatina (s guľôčkovým grafitom) | < 260 HB | E | 70-140 | 0.01 | 0.02 | 0.03 | 0.04 | 0.05 |
| AL/AL zliatiny (< 12% SI) | < 600 N/mm² | E | 300-600 | 0.02 | 0.04 | 0.06 | 0.08 | 0.1 |
| AL/AL zliatiny (> 12% SI) | < 600 N/mm² | E | 140-450 | 0.01 | 0.02 | 0.03 | 0.05 | 0.07 |
| Meď, bronz, mosadz | < 850 N/mm² | E | 150-250 | 0.02 | 0.03 | 0.04 | 0.06 | 0.08 |
| Nekovové materiály | – | E | 90-200 | 0.02 | 0.04 | 0.06 | 0.08 | 1 |
Rezné hodnoty pre ae=0,5xD. Opravné hodnoty pre ae=1,0xD vc=ca. 0,75; fz=ca.0,8.
