Maximálna obvodová hádzavosť na upínacej ploche meraná voči upínacej stopke je 0,005 mm.
| Stopka | Kužel |
|---|---|
| SK30 | B16 |
| SK40 | B10 |
| SK40 | B12 |
| SK40 | B16 |
| SK40 | B18 |
| SK50 | B16 |
| SK50 | B18 |
Pozrite kategóriu vŕtacie skľučovadlá.

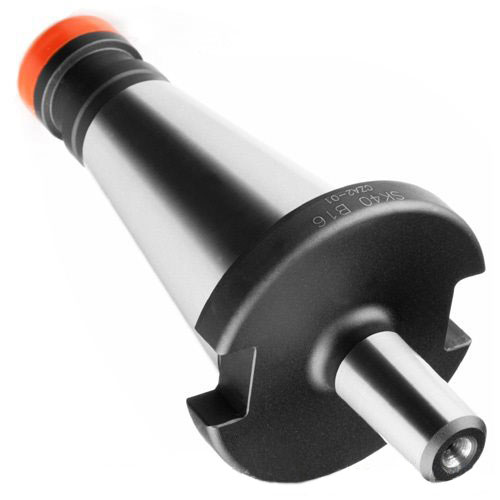

DIN 2080 trn pre vŕtacie skľučovadlá s kužeľom DIN 238 – SK40
€55,00
Popis
| Označenie | Stopka | Kužel | L [mm] |
|---|---|---|---|
| SK30 x B16 | SK30 | B16 | 20 |
| SK40 x B10 | SK40 | B10 | 20 |
| SK40 x B12 | SK40 | B12 | 20 |
| SK40 x B16 | SK40 | B16 | 21 |
| SK40 x B18 | SK40 | B18 | 22 |
| SK50 x B16 | SK50 | B16 | 25 |
| SK50 x B18 | SK50 | B18 | 25 |
Stopka nástrojov DIN 2080 / ČSN 22 0430
| K | a±0,2 | bH12 | d1 | d2 | d4 | d7 | k |
|---|---|---|---|---|---|---|---|
| 30 | 1,6 | 16,1 | 31,75 | 17,4 | M12 | 50 | 8 |
| 40 | 1,6 | 16,1 | 44,45 | 25,3 | M16 | 63 | 10 |
| 40 | 3,2 | 25,7 | 69,85 | 39,6 | M24 | 97,5 | 12 |
| K | I1 | I2 | I 3 | I4 | I5min | I7max |
|---|---|---|---|---|---|---|
| 30 | 68,4 | 48,4 | 3 | 24 | 33,5 | 16,2 |
| 40 | 93,4 | 65,4 | 5 | 32 | 42,5 | 22,5 |
| 40 | 126,8 | 101,8 | 8 | 47 | 61,5 | 35,3 |
Materiál: kalená oceľ
Vyhotovenie: kalené na HRC 58±2, na hĺbku min. 0,5 mm
Presnosť kužeľovej stopky: AT3 podľa DIN 2080
