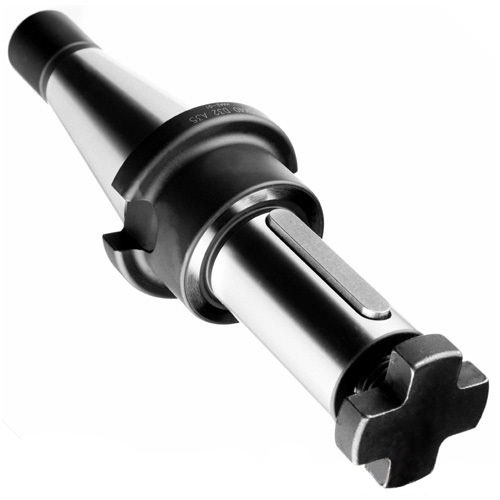

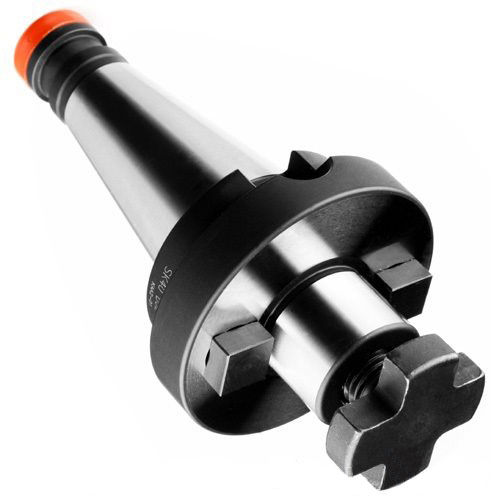

| Označenie | Unášacia drážka | Skrutka |
|---|---|---|
| SK30 x 16 | 16 | M8 |
| SK30 x 22 | 22 | M10 |
| SK30 x 27 | 27 | M12 |
| SK40 x 16 | 16 | M8 |
| SK40 x 22 | 22 | M10 |
| SK40 x 27 | 27 | M12 |
| SK40 x 32 | 32 | M16 |
| SK40 x 40 | 40 | M20 |
| SK40 x 50 | 50 | M24 |
| SK50 x 16 | 16 | M8 |
| SK50 x 22 | 22 | M10 |
| SK50 x 27 | 27 | M12 |
| SK50 x 32 | 32 | M16 |
| SK50 x 40 | 40 | M20 |
| SK50 x 50 | 50 | M24 |
-
Maximálna obvodová hádzavosť na upínacie ploche meraná voči upínacej stopke je 0,005 mm. -
Maximálna obvodová hádzavosť na upínacie ploche meraná voči upínacej stopke je 0,005 mm.Označenie Unášacia drážka Skrutka SK30 x 16 16 M8 SK30 x 22 22 M10 SK30 x 27 27 M12 SK40 x 16 16 M8 SK40 x 22 22 M10 SK40 x 27 27 M12 SK40 x 32 32 M16 SK40 x 40 40 M20 SK40 x 50 50 M24 SK50 x 16 16 M8 SK50 x 22 22 M10 SK50 x 27 27 M12 SK50 x 32 32 M16 SK50 x 40 40 M20 SK50 x 50 50 M24 -
Maximálna obvodová hádzavosť na upínacie ploche meraná voči upínacej stopke je 0,005 mm.
Označenie Unášacia drážka Skrutka SK30 x 16 16 M8 SK30 x 22 22 M10 SK30 x 27 27 M12 SK40 x 16 16 M8 SK40 x 22 22 M10 SK40 x 27 27 M12 SK40 x 32 32 M16 SK40 x 40 40 M20 SK40 x 50 50 M24 SK50 x 16 16 M8 SK50 x 22 22 M10 SK50 x 27 27 M12 SK50 x 32 32 M16 SK50 x 40 40 M20 SK50 x 50 50 M24 -
Maximálna obvodová hádzavosť na upínacie ploche meraná voči upínacej stopke je 0,005 mm.Označenie Unášacia drážka Skrutka SK40 x 16 16 M8 SK40 x 22 22 M10 SK40 x 27 27 M12 SK40 x 32 32 M16 SK40 x 40 40 M20 SK50 x 16 16 M8 SK50 x 22 22 M10 SK50 x 27 27 M12 SK50 x 32 32 M16 SK50 x 40 40 M20 SK50 x 50 50 M24 SK50 x 60 60 M30 -
Maximálna obvodová hádzavosť na upínacie ploche meraná voči upínacej stopke je 0,005 mm.
Označenie Unášacia drážka Skrutka SK40 x 16 16 M8 SK40 x 22 22 M10 SK40 x 27 27 M12 SK40 x 32 32 M16 SK40 x 40 40 M20 SK50 x 16 16 M8 SK50 x 22 22 M10 SK50 x 27 27 M12 SK50 x 32 32 M16 SK50 x 40 40 M20 SK50 x 50 50 M24 SK50 x 60 60 M30 -
Maximálna obvodová hádzavosť na upínacie ploche meraná voči upínacej stopke je 0,005 mm.
Označenie Unášacia drážka Skrutka SK40 x 22 22 M10 SK40 x 27 27 M12 SK40 x 32 32 M16 SK40 x 40 40 M20 SK50 x 22 22 M10 SK50 x 27 27 M12 SK50 x 32 32 M16 SK50 x 40 40 M20 -
Maximálna obvodová hádzavosť na upínacie ploche meraná voči upínacej stopke je 0,005 mm.
Označenie Unášacia drážka Skrutka SK40 x 22 22 M10 SK40 x 27 27 M12 SK40 x 32 32 M16 SK40 x 40 40 M20 SK50 x 22 22 M10 SK50 x 27 27 M12 SK50 x 32 32 M16 SK50 x 40 40 M20 -
Rozmer d H4 [mm] D [mm] L [mm] SK30 x 6 - 40 6 25 40 SK30 x 8 - 40 8 28 40 SK30 x 10 - 40 10 35 40 SK30 x 12 - 40 12 42 40 SK30 x 16 - 63 16 48 63 SK30 x 20 - 63 20 52 63 SK40 x 6 - 50 6 25 50 SK40 x 8 - 50 8 28 50 SK40 x 10 - 50 10 35 50 SK40 x 12 - 50 12 42 50 SK40 x 14 - 50 14 44 50 SK40 x 16 - 63 16 48 63 SK40 x 18 - 63 18 50 63 SK40 x 20 - 63 20 52 63 SK40 x 25 - 80 25 65 80 SK40 x 32 - 80 32 72 80 SK50 x 6 - 63 6 25 63 SK50 x 8 - 63 8 28 63 SK50 x 10 - 63 10 35 63 SK50 x 12 - 63 12 42 63 SK50 x 14 - 63 14 44 63 SK50 x 16 - 63 16 48 63 SK50 x 18 - 63 18 50 63 SK50 x 20 - 63 20 52 63 SK50 x 25 - 80 25 65 80 SK50 x 32 - 80 32 72 80 SK50 x 40 - 95 40 80 95 -
Rozmer d H4 [mm] D [mm] L [mm] SK30 x 6 - 40 6 25 40 SK30 x 8 - 40 8 28 40 SK30 x 10 - 40 10 35 40 SK30 x 12 - 40 12 42 40 SK30 x 16 - 63 16 48 63 SK30 x 20 - 63 20 52 63 SK40 x 6 - 50 6 25 50 SK40 x 8 - 50 8 28 50 SK40 x 10 - 50 10 35 50 SK40 x 12 - 50 12 42 50 SK40 x 14 - 50 14 44 50 SK40 x 16 - 63 16 48 63 SK40 x 18 - 63 18 50 63 SK40 x 20 - 63 20 52 63 SK40 x 25 - 80 25 65 80 SK40 x 32 - 80 32 72 80 SK50 x 6 - 63 6 25 63 SK50 x 8 - 63 8 28 63 SK50 x 10 - 63 10 35 63 SK50 x 12 - 63 12 42 63 SK50 x 14 - 63 14 44 63 SK50 x 16 - 63 16 48 63 SK50 x 18 - 63 18 50 63 SK50 x 20 - 63 20 52 63 SK50 x 25 - 80 25 65 80 SK50 x 32 - 80 32 72 80 SK50 x 40 - 95 40 80 95 -
Rozmer d H4 [mm] D [mm] L [mm] SK30 x 6 - 40 6 25 40 SK30 x 8 - 40 8 28 40 SK30 x 10 - 40 10 35 40 SK30 x 12 - 40 12 42 40 SK30 x 16 - 63 16 48 63 SK30 x 20 - 63 20 52 63 SK40 x 6 - 50 6 25 50 SK40 x 8 - 50 8 28 50 SK40 x 10 - 50 10 35 50 SK40 x 12 - 50 12 42 50 SK40 x 14 - 50 14 44 50 SK40 x 16 - 63 16 48 63 SK40 x 18 - 63 18 50 63 SK40 x 20 - 63 20 52 63 SK40 x 25 - 80 25 65 80 SK40 x 32 - 80 32 72 80 SK50 x 6 - 63 6 25 63 SK50 x 8 - 63 8 28 63 SK50 x 10 - 63 10 35 63 SK50 x 12 - 63 12 42 63 SK50 x 14 - 63 14 44 63 SK50 x 16 - 63 16 48 63 SK50 x 18 - 63 18 50 63 SK50 x 20 - 63 20 52 63 SK50 x 25 - 80 25 65 80 SK50 x 32 - 80 32 72 80 SK50 x 40 - 95 40 80 95 -
Maximálna obvodová hádzavosť vo vzdialenosti 3d upínacie stopke je 0,01 mm.
Rozmer d H4 [mm] D [mm] L [mm] SK40 x 6 - 50 6 25 50 SK40 x 8 - 50 8 28 50 SK40 x 10 - 50 10 35 50 SK40 x 12 - 50 12 42 50 SK40 x 14 - 50 14 44 50 SK40 x 16 - 63 16 48 63 SK40 x 18 - 63 18 50 63 SK40 x 20 - 63 20 52 63 SK40 x 25 - 80 25 65 80 SK40 x 32 - 80 32 72 80 SK50 x 6 - 63 6 25 63 SK50 x 8 - 63 8 28 63 SK50 x 10 - 63 10 35 63 SK50 x 12 - 63 12 42 63 SK50 x 14 - 63 14 44 63 SK50 x 16 - 63 16 48 63 SK50 x 18 - 63 18 50 63 SK50 x 20 - 63 20 52 63 SK50 x 25 - 80 25 65 80 SK50 x 32 - 80 32 72 80 -
Maximálna obvodová hádzavosť na upínacej ploche meraná voči upínacej stopke je 0,005 mm.Rozmer SK40 x 40 x 70 SK40 x 40 x 90 SK50 x 40 x 70 SK50 x 40 x 90 SK50 x 60 x 130 -
Klieštinový upínač pre ER klieštiny DIN 6499 Klieštinový upínač pre nástroje s valcovou stopkou norma DIN 2080. Maximálna obvodová hádzavosť na upínacie ploche meraná voči upínacej stopke je 0,005 mm.Klieštiny nie sú súčasťou dodávky a je nutno ich objednať samostatne, pozrite samostatne: ER16 | ER25 | ER32 | ER40 | Sady ER kľúče nie sú súčasťou dodávky klieštinových upínačov. Je potrebné ich objednať samostatne: Hákový kľúč klieštin ERStopka Klieština Rozsah upínania [mm] SK30 ER16 1 ÷ 10 SK30 ER25 1 ÷ 16 SK30 ER32 2 ÷ 20 SK40 ER25 1 ÷ 16 SK40 ER32 2 ÷ 20 SK40 ER40 3 ÷ 26 SK50 ER32 2 ÷ 20 SK50 ER40 3 ÷ 26 -
Klieštinový upínač pre ER klieštiny DIN 6499 Klieštinový upínač pre nástroje s valcovou stopkou norma DIN 2080. Maximálna obvodová hádzavosť na upínacie ploche meraná voči upínacej stopke je 0,005 mm.Klieštiny nie sú súčasťou dodávky a je nutno ich objednať samostatne, pozrite samostatne: ER16 | ER25 | ER32 | ER40 | Sady ER kľúče nie sú súčasťou dodávky klieštinových upínačov. Je potrebné ich objednať samostatne: Hákový kľúč klieštin ER
Stopka Klieština Rozsah upínania [mm] SK30 ER16 1 ÷ 10 SK30 ER25 1 ÷ 16 SK30 ER32 2 ÷ 20 SK40 ER25 1 ÷ 16 SK40 ER32 2 ÷ 20 SK40 ER40 3 ÷ 26 SK50 ER32 2 ÷ 20 SK50 ER40 3 ÷ 26 -
Klieštinový upínač pre ER klieštiny DIN 6499 Klieštinový upínač pre nástroje s valcovou stopkou norma DIN 2080. Maximálna obvodová hádzavosť na upínacie ploche meraná voči upínacej stopke je 0,005 mm.Klieštiny nie sú súčasťou dodávky a je nutno ich objednať samostatne, pozrite samostatne: ER16 | ER25 | ER32 | ER40 | Sady ER kľúče nie sú súčasťou dodávky klieštinových upínačov. Je potrebné ich objednať samostatne: Hákový kľúč klieštin ER
Stopka Klieština Rozsah upínania [mm] SK30 ER16 1 ÷ 10 SK30 ER25 1 ÷ 16 SK30 ER32 2 ÷ 20 SK40 ER25 1 ÷ 16 SK40 ER32 2 ÷ 20 SK40 ER40 3 ÷ 26 SK50 ER32 2 ÷ 20 SK50 ER40 3 ÷ 26
